ОСД-2х4А-6

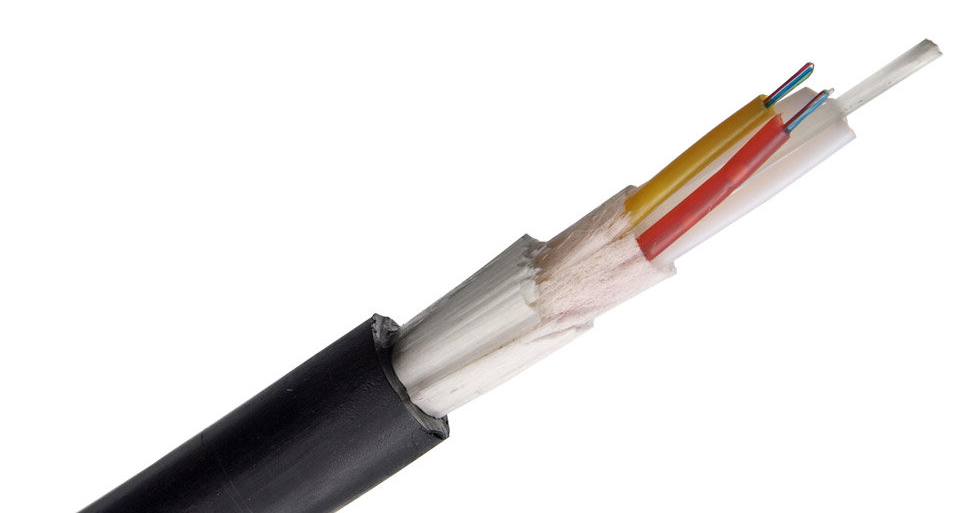

ОПИСАНИЕ ОПТИЧЕСКОГО КАБЕЛЯ ОСД

Кабели ОСД содержат центральный силовой элемент (ЦСЭ) из стеклопластика (Д), вокруг ЦСЭ скручены оптические модули с волокнами и кордели. Поверх ЦСЭ обмотаны водоблокирующие нити.

Междумодульное пространство заполнено гидрофобным заполнителем или поверх скрученных оптических модулей и корделей наложена водоблокирующая лента.

На сердечник наложена внутренняя оболочка из полиэтилена (ПЭ). Допускается изготовление кабеля без внутренней оболочки с периферийным силовым элементом из стеклонити.

На оболочку методом обмотки наложен периферийный силовой элемент (ПСЭ) из арамидных нитий или стеклонитей.

На ПСЭ наложена наружняя оболочка из ПЭ.

Технические параметры кабеля
Допустимое растягивающее усилие	Число волокон в кабеле
	2-16		24-32		48		64
	Диаметр, мм.	Вес кг/км.	Диаметр, мм.	Вес кг/км.	Диаметр, мм.	Вес кг/км.	Диаметр, мм.	Вес кг/км.
4,0	9,65	67	10,25	75	10,95	89	12,25	108
6,0	9,8	71	10,4	80	11,1	92	12,4	112
8,0	9,9	77	10,5	85	11,2	97	12,5	118
10,0	10,1	82	10,7	90	11,4	103	12,7	123
12,0	10,6	92	11,2	100	11,9	113	13,2	133

Рекомендуемое расстояние между опорами крепления кабеля определяется по формуле:

L= F(kH)*10+10 (в метрах)

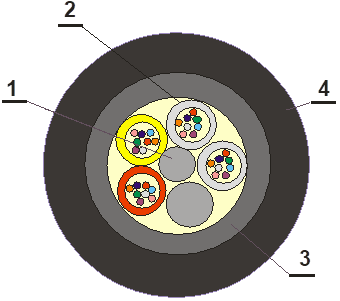

КОНСТРУКЦИЯ ОСД

Кабель имеет центральный диэлектрический силовой элемент, вокруг которого скручены оптические модули (ОМ) и (при необходимости) полимерные кордельные заполнители. Внутри ОМ расположены оптические волокна (ОВ) в количестве от 2 до 24. Поверх сердечника наложена внутренняя оболочка (или без нее) из полиэтилена, слой упрочняющих нитей, затем внешняя оболочка из полиэтилена.
Внутримодульное пространство заполнено гидрофобным компаундом по всей длине кабеля.
Межмодульное пространство должно быть заполнено гидрофобным компаундом или поверх сердечника должна быть продольно наложена водоблокирующая лента по всей длине кабеля. Общее количество оптических волокон в кабеле - до 288.

КОМПЛЕКТНОСТЬ:

Кабель наматывается на барабан. Строительная длина определяется в технической документации изготовителя. Каждый барабан снабжается техническим паспортом со штампом ОТК.

ОПТИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

При изготовлении оптических кабелей на предприятии применяются оптические волокна ведущих мировых производителей, таких как "OFS", "Corning", "Sumitomo", и материалы известных мировых поставщиков.

оэффициент затухания:

одномодовых волокон -  на длине волны 1310 нм не более 0,36 дБ/км,
                                             на длине волны 1550 нм не более 0,22 дБ/км;

многомодовых волокон
(размеры сердцевина/оболочка 50/125 мкм) -  на длине волны 850 нм не более 3,0 дБ/км,
                                                                                  -  на длине волны 1300 нм не более 0,7 дБ/км;
многомодовых волокон
(размеры сердцевина/оболочка 62,5/125 мкм)  -  на длине волны 850 нм не более 3,0 дБ/км,
                                                                                       -  на длине волны 1300 нм не более 0,8 дБ/км.

УСЛОВИЯ ЭКСПЛУАТАЦИИ, ВКЛЮЧАЯ КЛИМАТИЧЕСКИЕ И МЕХАНИЧЕСКИЕ ТРЕБОВАНИЯ:

Температура окружающей среды при эксплуатации кабеля от минус 60 до 70 °С.
Кабель устойчив к растягивающим усилиям от 4,0 до 45 кН.
Кабель устойчив к раздавливающим усилиям не менее 5,0 кН/100 мм.
Кабель устойчив к ударам не менее 5,0 Дж.
Кабель устойчив к воздействию 20 циклов изгибов на угол ±90° с радиусом, равным 20 номинальным диаметрам кабеля при температуре окружающей среды минус 10 °С.
Кабель устойчив к воздействию 10 циклов осевых закручиваний на угол ±360° на длине (4,0 ± 0,2) м.

Завод производитель Еврокабель-1
